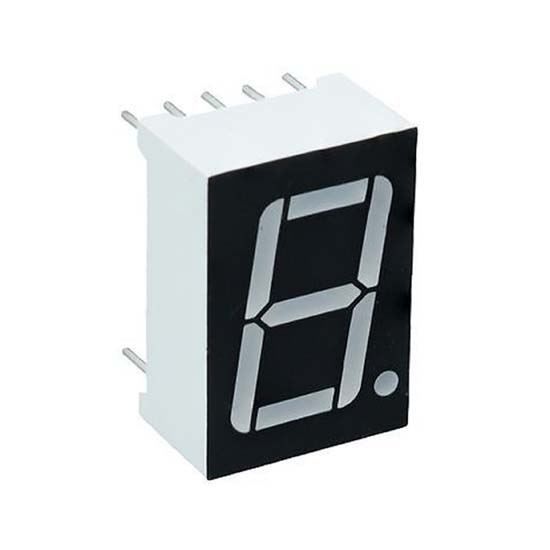

سون‌سگمنت تک دیجیت با طول 0.8 اینچ قرمز رنگ پس‌زمینه سیاه کاتد مشترک با ولتاژ 2.1 ولت و جریان 20 میلی‌آمپر
ابعاد و پین‌های نمایشگر تک دیجیت سون‌سگمنت KEM-0811-ASR در شکل زیر نمایش داده شده است.
مدار معادل داخلی کاتد مشترک آن نیز در تصویر زیر قابل مشاهده است. توجه فرمایید پایه‌های 3 و 8 مشترک می‌باشند.
