توضیحات کامل
0402WGJ0181TCE قطعه ای است از خانواده SMD ها معرفی شده است. این قطعه هم مانند همتایان خود باعث محدودیت در مدارات الترونیکی می شود.
درباره مقاومت 0402WGJ0181TCE
مقاومت های نصب سطحی یا SMD از زمان معرفی تکنولوژی نصب سطحی به وفور مورد استفاده قرار می گیرند.
به طور معمول این مقاومت ها با استفاده از تکنولوژی غشای باریک (thin film) ساخته می شوند. رنج کامل مقادیر این مقاومت قابل دسترسی است.
مقاومت های فیلم کربن از یک غشای نازک کربنی تشکیل شده که روی یک قالب سرامیکی قرار می گیرد.
اتصالات و پایه ها به آن اضافه شده و غشای کربن توسط یک لایه ی محافظ پوشانده می شود.
اغلب این مقاومت ها در توان های پائین موجود هستند، توان های کمتر از 8/1 وات؛ و از سال 1960 در نوع پایه های محوری موجود هستند.
مقاومت های غشای کربنی امروزه کمتر استفاده می شوند زیرا تکنولوژی های بهتری برای مقاومت ایجاد شده که هزینه ی اضافی نسبت به قبل ندارند.
ایجاد قطعه 0402WGJ0181TCE
این مقاومت ها با تزریق یک هیدروکربن درون یک قالب سرامیکی ایجاد می شوند.
هنگامی که قالب یا زیر لایه کامل شد، اتصالات به هر دو انتهای قطعه متصل می شوند و مقدار مقاومت با ایجاد یک شیار مارپیچی روی غشای کربنی تنظیم می شوند.
روی بدنه سرامیکی با دمای بسیار بالا ساخته شده است. الکترود های فلزی داخلی به انتهای هر قسمت اضافه می شون
د تا با عنصر مقاومتی فیلم ضخیم ، تماس برقرار کنند.به طور معمول این مقاومت ها با استفاده از تکنولوژی غشای باریک (thin film) ساخته می شوند
از لحاظ تلورانس و پایداری بلند مدت، میزان تلورانس این مقاومت ها از 0.01 تا 20 درصد است.
ولی تلورانس طولانی مدت، حرارت، استفاده ی نامناسب و بسیاری موارد دیگر می تواند باعث شود
که از محدوده ی تلورانس تعریف شده خارج شوند. ضریب دمایی مقاومت های فیلم کربن معمولا بین 100- تا 900- ppm/°C است.

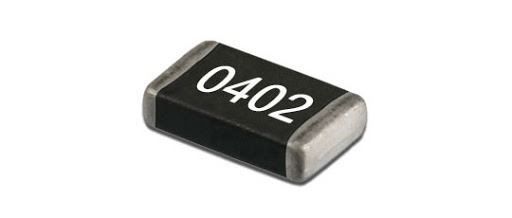

شرح قطعه 0402WGJ0181TCE
thick film; SMD; 0402; 180 Ohm; 63mW; 50V; ±5%; -55÷155°C
