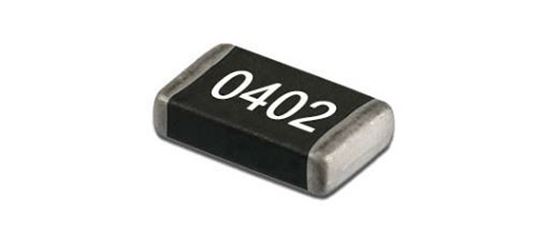

مقاومت 4.7 کیلو اهم 5% سایز 0402 0402WGJ0472TCE

مقاومت الکترونیکی قطعه ای است که جریان الکترونیک را در مدارات محدود می کند به طور کلی دو نوع مقاومت در مدارات الکترونیک مورد استفاده قرار می گیرد. مقاومت های Through-hole و مقاومت های نصب سطحی بیشترین کاربرد را در میان مقاومت ها دارند.

درباره مقاومتهای نصب سطحی

مقاومت های نصب سطحی یا SMD از زمان معرفی تکنولوژی نصب سطحی به وفور مورد استفاده قرار می گیرند.

به طور معمول این مقاومت ها با استفاده از تکنولوژی غشای باریک (thin film) ساخته می شوند. رنج کامل مقادیر این مقاومت قابل دسترسی است.
مقاومت های فیلم کربن از یک غشای نازک کربنی تشکیل شده که روی یک قالب سرامیکی قرار می گیرد.

اتصالات و پایه ها به آن اضافه شده و غشای کربن توسط یک لایه ی محافظ پوشانده می شود.
اغلب این مقاومت ها در توان های پائین موجود هستند، توان های کمتر از 8/1 وات؛ و از سال 1960 در نوع پایه های محوری موجود هستند.

مقاومت های غشای کربنی امروزه کمتر استفاده می شوند زیرا تکنولوژی های بهتری برای مقاومت ایجاد شده که هزینه ی اضافی نسبت به قبل ندارند.

نحوه ایجاد مقاومت های نصب سطحی

این مقاومت ها با تزریق یک هیدروکربن درون یک قالب سرامیکی ایجاد می شوند.
هنگامی که قالب یا زیر لایه کامل شد، اتصالات به هر دو انتهای قطعه متصل می شوند و مقدار مقاومت با ایجاد یک شیار مارپیچی روی غشای کربنی تنظیم می شوند.

این مسئله که آن ها دارای شیار مارپیچ هستند باعث می شود که کمی خاصیت سلفی داشته باشند و تاثیر این مورد در کاربردهای RF حس می شود.

از لحاظ تلورانس و پایداری بلند مدت، میزان تلورانس این مقاومت ها از 0.01 تا 20 درصد است.
ولی تلورانس طولانی مدت، حرارت، استفاده ی نامناسب و بسیاری موارد دیگر می تواند باعث شود
که از محدوده ی تلورانس تعریف شده خارج شوند. ضریب دمایی مقاومت های فیلم کربن معمولا بین 100- تا 900- ppm/°C است.

شرح قطعه 0402WGJ0472TCE

 thick film; SMD; 0402; 4.7k ohm; 63mW; 50V; ±5%; -55÷155°C
