دلایل مختلفی باعث شده است که برخی افراد برای همیشه مجبور باشند که از ویلچر استفاده کنند. ویلچر بخش مهمی از زندگی این افراد است که قدرت رفت و امد را برایشان فراهم می کند. مهندسان پزشکی همواره در تلاش بوده اند که ویلچر و استفاده از آن را برای افراد معلول آسان تر نمایند. اگر فرد ناتوان قادر به حرکت دادن صندلی های چرخ دار نباشد بهترین وسیله برای او ویلچر برقی است. ویلچر های برقی انواع مختلفی دارند و استفاده از آنها بسیار ساده تر از ویلچر های قدیمی است.
وسیله مورد استفاده براي هدایت یک صندلی چرخدار برقی که کنترلر نامیده می شود, می تواند با استفاده از کلید های کنترل سرعت و تغییر جهت فرآیند حرکت یک معلول را ساده و کنترل نماید.
مشخصات الکترونیکی
منبع ولتاژ : 24Vdc
ولتاژ عملیاتی : 16Vdc to 35Vdc
محافظت از باتری معکوس : -40Vdc
ولتاژ ترمز : 24Vdc
جریان ترمز : حداکثر 1.25A
جریان شارژ باتری : ماکزیمم 10Arms
شارژ کانکتور : Neutrik NC3MX

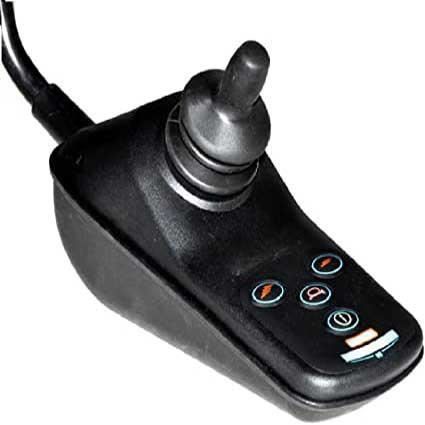

کنترلر دسته ویلچر از دو نما

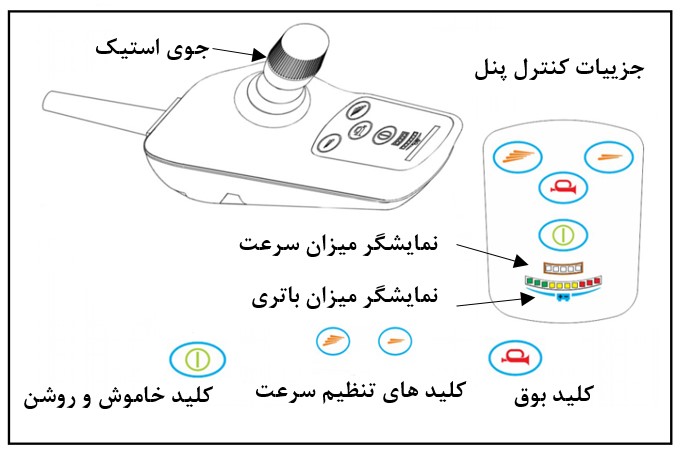

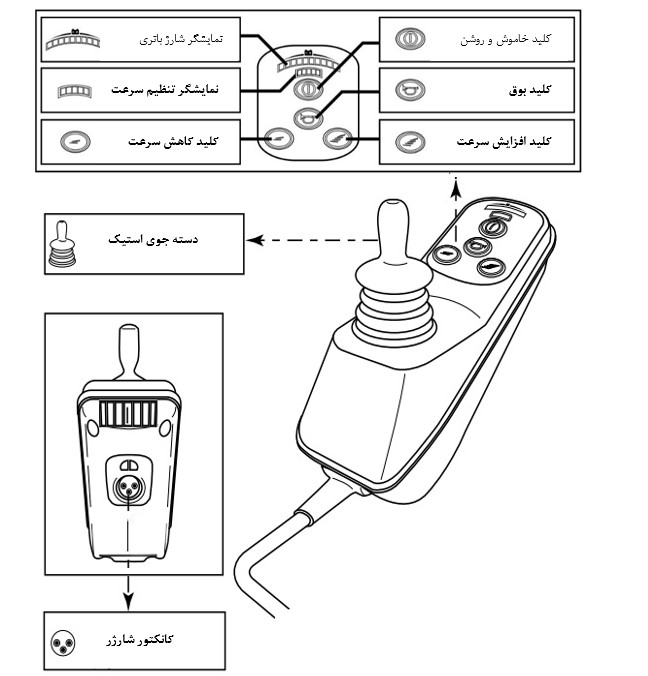

نمایش کلید ها و کانکتور شارژ باتری کنترلر ویلچر
نصب دسته ویلچر
برای نصب کنترلر به ویلچر می توان از دوعدد پیچ M5 استفاده کنید که مکان اتصال پیچ ها به ویلچر در زیر دسته تعبیه شده است. لازم به ذکر است که هنگام نصب دسته کنترلر، به نکات ایمنی از قبیل رعایت فاصله کابل کنترلر، از چرخ ها و ... توجه فرمایید.
کدهای خطا
کنترلر به گونه ای طراحی شده است که ایمنی کاربر را در شرایط عادی به حداکثر برساند. شرایط مختلف در جدول زیر با کدهای خطا مشخص شده است. کدهای خطا به صورت چراغ های چشمک زن نمایش داده می شوند.
نشانگرهای کدهای خطا
|
چشمک زدن چراغ ها
|
عیب
|
|
1
|
خرابی و یا قطع بودن جوی استیک
|
|
2
|
قطع بودن ترمز و یا موتور سمت راست
|
|
3
|
قطع بودن ترمز و یا موتور سمت چپ
|

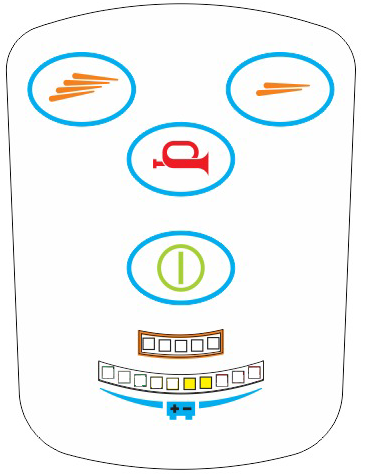

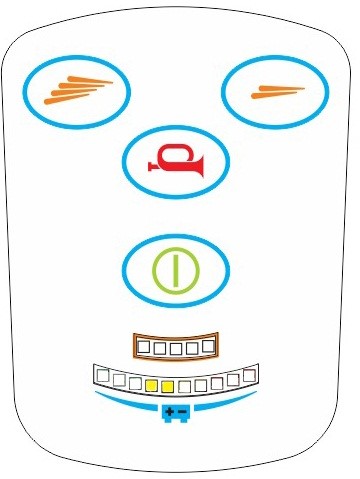

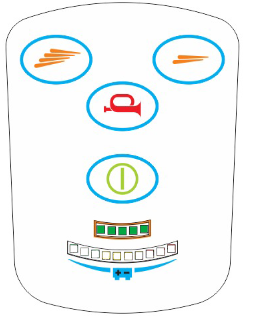

- چراغ های سبز چشمک زن : خرابی یا قطع جوی استیک
2. چشمک زن سمت راست: قطع بودن ترمز و یا موتور راست
- چشمک زن سمت چپ: قطع بودن ترمز و یا موتور چپ
